bạn cần thiết hệ thống chữa cháy foam cho nhà xưởng tại long an

Công ty chúng tôi là đơn vị có nhiều năm kinh nghiệm trong lĩnh vực thiết kế thẩm duyệt phòng cháy chữa cháy(PCCC) Foam úy tín tại Long An bao gồm các dịch vụ thiết kế.Bạn cần lắp đặt hệ thống phòng cháy chữa cháy Foam cho nhà máy, khách sạn, trung tâm thương mại? Nhưng lại không biết phải làm những gì, như thế nào? Nên bạn muốn tìm một địa chỉ thiết kế thi công phòng cháy chữa cháy tại Long An uy tín và an toàn? Vậy thì bài viết này của pcccdaithanglong.com sẽ giúp bạn giải đáp hết mọi thắc mắc! Hãy cùng tham khảo ngay nhé!

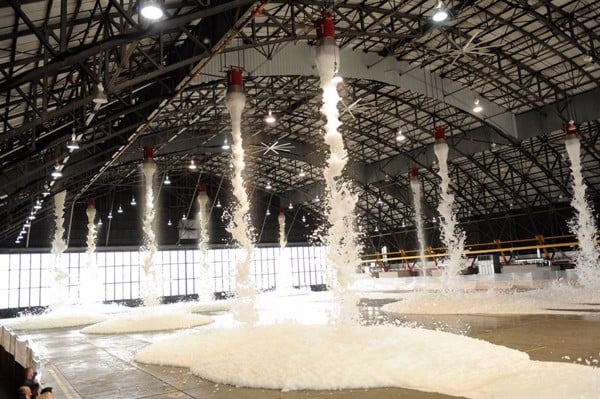

HỆ THỐNG CHỮA CHÁY BẰNG BỌT FOAM

Hệ thống chữa cháy bằng bọt Foam là hệ thống chữa cháy tốt nhất cho các kho chứa xăng dầu, kho hóa chất độc hại, kho chứa dung môi không hòa tan với nước vv... hoàn toàn tự động không cần sự can thiệp của con người, khi phát hiện đám cháy ngay lập tức hệ thống sẽ báo cháy và tự động kích hoạt hệ thống chữa cháy Foam.

Khái niệm Bọt Foam chữa cháy là gì?

Bọt Foam chữa cháy được hiểu là một mãng bọt có khối lượng lớn, có tính bền, chứa đầy không khí, có tỷ trọng nhỏ hơn dầu, xăng, hoặc nước. Bọt Foam chữa cháy được tạo ra bởi 3 thành phần: nước, bọt cô đặc, và không khí. Nước được trộn với bọt cô đặc, tạo thành một dung dịch foam. Dung dịch Foam này lại được trộn với không khí (hút không khí) để tạo ra một loại bọt chữa cháy có đủ tính năng, sẵn sàng phun lên bề mặt vật gây cháy và dập tắt cháy.

Dung dịch Foam có 2 loại:

- Foam ARC (alcohol-resistant concentrate) là chất bọt mà sẽ tạo ra một màn nhấy trên mặt phẳng của loại nhiên liệu không hòa tan.

- Foam AFFF( water- based) là chất bọt mà sẽ tạo ra một màn sương phủ  trên mặt phẳng của nhiên liệu có hydrocarbon.

Ngoài ra người ta có thể phân loại bọt foam chữa cháy theo mức độ giản nở của nó được chia làm 3 loại cơ bản:

-Foam có độ giản nở thấp là loại foam có độ giản nở nhỏ hơn 20 lần.

-Foam có độ giản nở trung bình là loại foam có độ giản nở nằm trong khoảng 20 đến 200.

-Foam có độ giản nở cao là loại foam có mức độ giản nở trên 200 lần

Tính toán lưu lượng dung dịch chất tạo bọt foam chữa cháy 3% cho xưởng sản xuất

• Theo điều 10 (Tính toán thuỷ lực các hệ thống Spinkler) TCVN 7336-2003

Lưu lượng dung dịch chất tạo bọt dùng để chữa cháy:

Qdd = Ib.Fb,  l/s

Trong đó:

Fb : Diện tích cần thiết để tính lưu lượng dung dịch chất tạo bọt foam chữa cháy, m2;

Ib : Cường độ phun dung dịch chất tạo bọt, l/m2.s.

Theo bảng 2 của TCVN 7336 – 2003 thì công trình thuộc nhóm nguy cơ cháy cao, ta có

 Fb = 85m x 42m = 3570 m2

Ib = 0,1 (l/m2.s)

Þ Qdd = 3570 x 0,1 = 357 (l/s) = 21420 (lít/phút).

Thời gian làm việc của hệ thống chữa cháy bằng bọt ô = 15’ (theo điều 11.2 TCVN 7336-2003).

• Khi đó Thể tích dung dịch chất tạo bọt dùng để chữa cháy:

Vdd = Qdd x ô = 21200 x 15 = 321300 (lít).

Theo điều 11.3 thể tích dung dịch chất tạo bọt dự trữ chữa cháy:

Vdd dt = Vdd x 2 = 321300 x 2 = 642600 (lít)

          Sử dụng bọt có độ nở 3%

          Khi đó thể tích bọt dùng để chữa cháy và dự trữ là

          Vbọt = 642600 x 3% = 19278 (lít)

           Chia thành 4 zone chữa cháy foam, thể tích mỗi bồn chứa foam là 5000 lít

          Khi đó thể tích nước dùng để chữa cháy cho mỗi zone là

          Vnước= 642600/4 x 97% = 155,83 (lít)

Nguyên lý chữa cháy của bọt Foam

Hệ thống chữa cháy bằng bọt Foam được sử dụng ở các khu vực rộng rãi ở những nơi có nguy cơ cháy nổ cao như các Kho xăng dầu, bể chứa xăng dầu, kho nhiên liệu, kho chứa hóa chất độc hại dễ bắt cháy, kho chứa dung dịch dung môi không hòa tan với nước vv... Bởi đặc tính ưu việt của nó làm giảm số lượng chất chữa cháy cần dùng dể dập tắt lửa, nghĩa là làm giảm thiểu sự hư hỏng thiết bị, đồ dùng, giảm ô nhiễm môi trường do nước phun ra, đặc biệt là tại những nơi có chứa chất độc hại.

Hệ thống chữa cháy bằng bọt Foam hoạt động theo nguyên tắc cách ly là chủ yếu. Khi có lửa cháy thì hệ thống sẽ được kích hoạt và phun ra một loại bọt bao phủ lên trên bề mặt xăng dầu, nhanh chóng tách chất lỏng dễ cháy ra khỏi không khí và lửa, nhờ vào đó có thể ngọn lửa bị dập tắt. Ngoài ra lượng nước có chứa trong bọt còn đóng vai trò làm lạnh nhiên liệu và trùm phủ không cho chất lỏng bốc hơi  hòa trộn vào không khí tạo thành hỗn hợp cháy nổ.

Hiện nay có khá nhiều hệ thống báo cháy chữa cháy thông dụng mà tuy thuộc vào nhu cầu khác nhau. Nên khách chọn lựa cho doanh nghiệp, bản thân mình hệ thống chữa cháy thích hợp nhất. Hệ thống chữa cháy Foam thích hợp dành cho nhà xưởng, nhà kho hóa chất , các kho xăng dầu,...  Hệ thống chữa cháy bọt FOAM bao gồm hệ thống điều khiển trung tâm, hệ thống dò khói, dò nhiệt và còi báo. Khi có cháy, sẽ có chuông báo giúp xác định chính xác khu vực cháy.

 Thiết bị hệ thống chữa cháy bằng bọt foam cho xưởng sản xuất bao gồm:

Bồn chứa bọt foam tự động là đơn vị chính của hệ thống dập cháy bằng bọt FOAM. Bồn chứa bọt và bộ trộn DN100 ETT048 ANEM hòa trộn nước và dung dịch foam chữa cháy AFFF 3% của Foamtech Ấn Độ để đưa. Bồn chứa bọt đặt ở những vị trí gần nhà xưởng

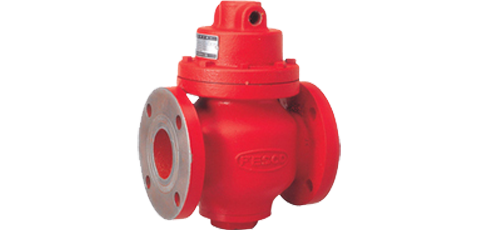

 BỘ TRỘN FOAM DN100 ETT048 ANEM

 Bộ trộn foam DN100 ETT048 là thiết bị hút Foam tạo bọt trong hệ thống chữa cháy cố định, được lắp đặt để có thể hút được Foam từ bồn chứa Foam theo nguyên tắc EJECTOR.

Nguyên lý hoạt đông của hệ thống chữa cháy bằng bọt Foam

Nguyên lý hoạt đông của hệ thống chữa cháy bằng bọt Foam

Khi có đám cháy, hệ thống điều khiển trung tâm sẽ báo cháy bằng cách hú còi. Lúc này, nhân viên trực có thể xác định được khu vực cháy. Khi nhiệt độ tại khu vực cháy khoảng 60-800C, đầu sprinkler vỡ, nước phun ra, áp lực hệ thống giảm, bơm tự động kích hoạt cung cấp nước cho bồn chứa hợp chất

Khi nước đi qua đường ống dẫn ( tín hiệu sẽ báp về tủ báo cháy), van điện từ sẽ mở ra, một phần nước sẽ vào bồn Foam tạo áp lực với tủ chứa foam bên trong bồn và áp lực này sẽ đẩy foam thoát ra ngoài theo hướng có vòi phun mà ra ngoài. Do sức căng bề mặt của foam cao nên lớp màng phủ vậy cháy khá bền giúp cô lập vật cháy, không gây cháy trở lại.

Hệ thống chữa cháy bằng bọt (foam), khi được kích hoạt, sẽ phun ra một loại bọt bao phủ lên trên bề mặt xăng dầu hoặc trong kho hóa chất , và foam sẽ làm tách chất lỏng dễ cháy ra khỏi không khí và lửa, nhờ đó ngọn lửa bị dập tắt.

Nguyên lý hoạt động của bồn chữa cháy kết hợp với bộ trộn foam

Hoạt động dựa trên chênh lệnh áp suất giữa đầu vào bộ trộn  (khoảng từ 10 kg/cm2 ÷ 12 kg/cm2) và đầu ra Eductor (giảm khoảng từ 2kg/cm2 ÷ 3 kg/cm2) sẽ tạo áp suất hút Foam từ trong bồn ra. Tại điểm đầu của đường hút Foam, thông qua tấm ORFICE, lưu lượng Foam 3% sẽ được đưa vào hòa trộn cùng nước. Hỗn hợp 3% Foam và 94% nước sẽ được đưa đến các lăn tạo bọt  trong khu vực bồn.

Lắp đặt và vận hành thiết bị bồn chứa foam:

– Thiết bị được lắp đặt thành cụm

– Việc vận hành thiết bị hoàn toàn tự động theo vận hành chung của hệ thống. Đánh giá khả năng hoạt động của thiết bị thông qua việc theo dõi các đồng hồ áp suất đặt trên hệ thống tuyến ống.

Bảo dưỡng thiết bị bồn chứa foam :

– Hàng tháng bôi mở vào các van.

– Sáu tháng/ lần: sơn dặm vá tuyến ống.

– Hàng năm: tổ chức kiểm tra từng hệ thống.

Xác định lưu lượng thiết bị:

Công thức tính lưu lượng làm việc của bộ trộn DN100 ETT048 được xác lập bằng thực nghiệm như sau:

                   Q = 3,7854 x K x √P

Trong đó:

Q  : Lưu lượng làm việc của bộ trộn (lít/phút).

K  :  Hệ số tỉ lệ.

                Đối với Foam 3% K = 28.6

P  :  Áp suất đầu vào Eductor (PSI).

Với áp suất đầu vào là 12Kg/Cm2 (tương đương 170 PSI), đối với loại Foam 3% lưu lượng hoạt động của bộ trộn sẽ là:

                   Q = 3,7854 x 28.6 x √170

= 1408 lít/phút.

 Do vậy ứng dụng hệ thống Foam chữa cháy được sử dụng khá rộng rãi, hoàn toàn có thay thể để giảm chất chữa cháy để dập tắt lửa. Và những nơi đặc biệt có rủi ro cao về cháy nổ, được chọn lựa thận trọng, yêu cầu phải trang bị thích hợp chất bọt cô đặc, hệ thống trộn bọt, các thiết bị phun bọt, và sự phối hợp hưu hiệu giữa các bộ phận ấy trong một hệ thống chữa cháy

quý khách có nhù cầu về hệ thống PCCC cho nhà máy khu công nghiệp hay liên hệ chúng tôi với đội hình làm việc chuyên nghiệp đáp ứng  nhù cầu về tiến độ thi công  cùng như chi phí giá hợp lý nhất.

Tư vấn thiết kế Hotline : 0938 202 388 – 0988 025 610
